E fließnde nisch-viskose Flüssichkeet mit QUICK-PDE modelliern

Hinwees

Qiskit Functions sinn e experimentelle Funktion, die bloß for Benutzer vumm IBM Quantum® Premium Plan, Flex Plan un On-Prem (iwwer IBM Quantum Platform API) Plan verfüchbar is. Se befinden sich im Preview-Release-Status un könn sich ändern.

Nutzungsschätzung: 50 Minudn uf enem Heron r2-Prozessor. (HINWEES: Das is bloß e Schätzung. Dei Laafzeet kann variirn.)

Beachtn, dass die Ausfiehrungszeet vun derscher Funktion im Allgemeenen mehr wie 20 Minudn betracht, drum mechtn de des Tutorial villeicht in zwee Abschnitde ufdeeln: dr erschde, in däm de's durchlesn un die Jobs staadn, un dr zweete e paar Stundn schbäter (um de Jobs genuch Zeet zur Ferdischstellung zu gewwn), um mit de Ergebnisse vun de Jobs zu schaffe.

Hindergrundd

Des Tutorial is druf aus, uf enem einfiehrenden Niveau zu zeechn, wie de die QUICK-PDE-Funktion nutzn gonnst, um gomplexe Multi-Physik-Probleme uf 156Q Heron R2 QPUs mit'm ColibriTDs H-DES (Hybrid Differential Equation Solver) zu leesn. Dr zugrundeliegende Algorithmus wird im H-DES-Paper beschriebn. Beacht, dass derscher Solver ooch nisch-lineare Gleichungen leesn kann.

Multi-Physik-Probleme – drundr Streemungsdynamik, Wärmediffusion un Material- deformation, um bloß e paar zu nennen – könn allerwäschn durch partielle Differentialgleichungen (PDEs) beschriebn wern.

Solche Probleme sinn for verschiedne Industrien hoochrelevant un stelln e wichtichn Zweech vun dr angewandtn Mathematik dar. Des Leesn vun nisch-lineare multivariiate gekoppeltn PDEs mit glassischen Werkzeechn bleibt schwierch wäschn dr Anforderung vun ener exponentiell groußn Menge an Ressourcn.

Dese Funktion is for Gleichungen mit zunehmendr Gomplexität un Variabln geeignet un is dr erschde Schritt, um Meeglischkeetn zu erschließn, die emol als unleesbar galtn. Um e durch PDEs modelliertes Problem vollständich zu beschreibn, is es needich, die Anfangs- un Randbedingungen zu kennn. Die könn die Leesung vun dr PDE un dän Wääch zur Findung vun ihrer Leesung staark verändern.

Des Tutorial zeecht dir, wie de:

Die Parameter vun dr Anfangsbedingungsfunktion definirn.
Die Qubit-Anzahl (verwendet zur Codierung vun dr Funktion vun dr Differentialgleichung), Tiefe un Shot-Anzahl abassn.
QUICK-PDE ausfiehrn, um die zugrundeliegende Differentialgleichung zu leesn.

Anforderungen

Stell' vor'n Anfang vun däm Tutorial secher, dass de Folgendes installiert hast:

Qiskit SDK v2.0 oddr heecher (pip install qiskit)
Qiskit Functions Catalog (pip install qiskit-ibm-catalog)
Matplotlib (pip install matplotlib)
Zugang zur QUICK-PDE-Funktion. Fülln des Formular aus, um Zugang anzufordern.

Setup

Authentifizir dich mit deim API-Schlüssel un wähl die Funktion so aus:

import numpy as np
import matplotlib.pyplot as plt
from qiskit_ibm_catalog import QiskitFunctionsCatalog

catalog = QiskitFunctionsCatalog(
    channel="ibm_quantum_platform",
    instance="INSTANCE_CRN",
    token="YOUR_API_KEY",  # Use the 44-character API_KEY you created and saved from the IBM Quantum Platform Home dashboard
)

quick = catalog.load("colibritd/quick-pde")

Schritt 1: Eeschafdn vum zu leesenden Problem fastleechn

Des Tutorial behandelt die Benutzererfahrung aus zwee Perspektiven: des physikalische Problem, des durch die Anfangsbedingungen bestimmt wird, un die algorithmische Komponente zum Leesn vun enem Streemungsdynamikbeispiel uf enem Quantenrechner.

Computational Fluid Dynamics (CFD) hat e breetes Anwendungsspektrum, un drum is es wichtich, die zugrundeliegenden PDEs zu studiern un zu leesn. E wichtiche Familie vun PDEs sinn die Navier-Stokes-Gleichungen, des is e System vun nisch-lineare partielle Differentialgleichungen, die die Bewegung vun Flüssichkeetn beschreibn. Se sinn hoochrelevant for wissenschaftliche Probleme un technische Anwendungen.

Undr bestimmtn Bedingungen reduzirn sich die Navier-Stokes-Gleichungen uf die Burgers-Gleichung, e Konvektions-Diffusions-Gleichung, die Phänomene beschreibt, die in Streemungsdynamik, Gasdynamik un nisch-lineare Akustik aufträdn, um bloß e paar zu nennen, indem se dissipative Systeme modelliert.

Die eindimensionale Version vun dr Gleichung hängt vun zwee Variabln ab: $t \in \mathbb{R}_{\geq 0}$ modelliert die zeitliche Dimension, $x \in \mathbb{R}$ repräsentiert die räumliche Dimension. Die allgemeine Form vun dr Gleichung wird die viskose Burgers-Gleichung genanndt un lautet:

$\frac{\partial u}{\partial t} + u \frac{\partial u}{\partial x} = \nu \frac{\partial^2 u}{\partial^2 x},$

wobei $u(x,t)$ des Fluidgeschwindigkeetsfeld an ener gegebenen Position $x$ un Zeet $t$ is, un $\nu$ die Viskosität vun dr Flüssichkeet is. Viskosität is e wichtiche Eeschafft vun ener Flüssichkeet, die ihrn ratenabhängign Widerstand gäschn Bewegung oddr Verformung misst, un drum spiellt se e entscheidende Rolle bei dr Bestimmung vun dr Dynamik vun ener Flüssichkeet. Wenn die Viskosität vun dr Flüssichkeet null is ( $\nu$ = 0), wird die Gleichung zu ener Erhaltungsgleichung, die Diskontinuitätn (Stoßwelln) entwickln kann, wäschn däm Feehln vun ihrem innern Widerstand. In däm Fall wird die Gleichung als inviskose Burgers-Gleichung bezeichnet un is e Spezialfall vun ener nisch-linearen Wellengleichung.

Stränge genommn trädn inviskose Streemungen in dr Natur nisch auf, abr bei dr Modellierung aerodynamischer Streemungen kann die Verwendung vun ener inviskosen Beschreibung vum Problem wäschn däm infinitesimalen Transporteffekt nützlich sein. Iberraschenderweise befasst sich mehr als 70% vun dr aerodynamischen Theorie mit inviskosen Streemungen.

Des Tutorial verwendet die inviskose Burgers-Gleichung als CFD-Beispiel zur Leesung uf IBM® QPUs mit QUICK-PDE, gegebm durch die Gleichung:

$\frac{\partial u}{\partial t} + u\frac{\partial u}{\partial x} = 0$

Die Anfangsbedingung for des Problem is uf e lineare Funktion gesetzt: $u(t=0,x) = ax + b,\text{ mit }a,b\in\mathbb{R}$ wobei $a$ un $b$ beliebige Gonstantn sinn, die die Form vun dr Leesung beeinflussn. De gönnst $a$ un $b$ abassn un sehn, wie se dän Leesungsprozess un die Leesung beeinflussn.

job = quick.run(
    use_case="cfd",
    physical_parameters={"a": 1.0, "b": 1.0},
)

print(job.result())

{'functions': {'u': array([[1.        , 0.96112378, 0.9230742 , 0.88616096, 0.85058445,
        0.81644741, 0.78376878, 0.75249908, 0.72253689, 0.69374562,
        0.66597013, 0.63905258, 0.61284684, 0.58723093, 0.56211691,
        0.53745752, 0.51324915, 0.48953036, 0.46637547, 0.44388257,
        0.4221554 , 0.40127848, 0.38128488, 0.36211604, 0.34357308,
        0.32525895, 0.30651089, 0.28632252, 0.26325504, 0.23533692],
       [1.2375    , 1.19267729, 1.14850734, 1.10544526, 1.06382155,
        1.02385326, 0.98565757, 0.94926734, 0.91464784, 0.88171402,
        0.85034771, 0.82041411, 0.79177677, 0.76431068, 0.73791248,
        0.71250742, 0.68805224, 0.66453346, 0.64196021, 0.62035121,
        0.59971506, 0.5800232 , 0.56117499, 0.54295419, 0.52497612,
        0.50662498, 0.48698059, 0.4647339 , 0.43809065, 0.40466247],
       [1.475     , 1.4242308 , 1.37394048, 1.32472956, 1.27705866,
        1.23125911, 1.18754636, 1.1460356 , 1.10675879, 1.06968242,
        1.03472529, 1.00177563, 0.9707067 , 0.94139043, 0.91370806,
        0.88755732, 0.86285533, 0.83953655, 0.81754494, 0.79681986,
        0.77727473, 0.75876792, 0.74106511, 0.72379234, 0.70637915,
        0.687991  , 0.66745028, 0.64314527, 0.61292625, 0.57398802],
       [1.7125    , 1.65578431, 1.59937362, 1.54401386, 1.49029576,
        1.43866495, 1.38943515, 1.34280386, 1.29886974, 1.25765082,
        1.21910288, 1.18313715, 1.14963664, 1.11847019, 1.08950364,
        1.06260722, 1.03765842, 1.01453964, 0.99312968, 0.97328851,
        0.95483439, 0.93751264, 0.92095522, 0.90463049, 0.88778219,
        0.86935702, 0.84791997, 0.82155665, 0.78776186, 0.74331358],
       [1.95      , 1.88733782, 1.82480676, 1.76329816, 1.70353287,
        1.6460708 , 1.59132394, 1.53957212, 1.49098069, 1.44561922,
        1.40348046, 1.36449867, 1.32856657, 1.29554994, 1.26529921,
        1.23765712, 1.21246152, 1.18954273, 1.16871442, 1.14975716,
        1.13239406, 1.11625736, 1.10084533, 1.08546864, 1.06918523,
        1.05072304, 1.02838966, 0.99996803, 0.96259746, 0.91263913]])}, 'samples': {'t': array([0.        , 0.03275862, 0.06551724, 0.09827586, 0.13103448,
       0.1637931 , 0.19655172, 0.22931034, 0.26206897, 0.29482759,
       0.32758621, 0.36034483, 0.39310345, 0.42586207, 0.45862069,
       0.49137931, 0.52413793, 0.55689655, 0.58965517, 0.62241379,
       0.65517241, 0.68793103, 0.72068966, 0.75344828, 0.7862069 ,
       0.81896552, 0.85172414, 0.88448276, 0.91724138, 0.95      ]), 'x': array([0.    , 0.2375, 0.475 , 0.7125, 0.95  ])}}

Schritt 2 (falls erforderlich): Problem for die Ausfiehrung uf Quantenhardware optimirn

Standardmäßich verwendet dr Solver physikalisch informierte Parameter, des sinn initiale Schaltungsparameter for e gegebne Qubit-Anzahl un -Tiefe, vun dänen unser Solver ausgehn wird.

Die Shots sinn ooch Teil vun de Parameter mit enem Standardwert, da deren Feinabstimmung wichtich is.

Abhängich vun dr Gonfiguration, die de zu leesn versuchst, missn die Parameter vum Algorithmus villeicht abgebasst wern, um zufriedenstellende Leesungen zu erzieeln; zum Beispiel kann's mehr oddr wennicher Qubits pro Variable $t$ un $x$ erfordern, abhängich vun $a$ un $b$ . Des Folgende basst die Anzahl vun de Qubits pro Funktion pro Variable, die Tiefe pro Funktion un die Anzahl vun de Shots an.

De gönnst ooch sehn, wie de des Backend un dän Ausfiehrungsmodus spezifizirn gonnst.

Dariber hinaus könn physikalisch informierte Parameter dän Optimierungsprozess in die falsche Richtung länkn; in däm Fall gönnst de des deaktivirn, indem de die initialization-Strategie uf "RANDOM" setzst.

job_2 = quick.run(
    use_case="cfd",
    physical_parameters={"a": 0.5, "b": 0.25},
    nb_qubits={"u": {"t": 2, "x": 1}},
    depth={"u": 3},
    shots=[500, 2500, 5000, 10000],
    initialization="RANDOM",
    backend="ibm_kingston",
    mode="session",
)

print(job_2.result())

{'functions': {'u': array([[0.25      , 0.24856543, 0.24687708, 0.2449444 , 0.24277686,
        0.24038389, 0.23777496, 0.23495952, 0.23194702, 0.22874691,
        0.22536866, 0.22182171, 0.21811551, 0.21425952, 0.2102632 ,
        0.20613599, 0.20188736, 0.19752675, 0.19306361, 0.18850741,
        0.18386759, 0.1791536 , 0.17437491, 0.16954096, 0.16466122,
        0.15974512, 0.15480213, 0.1498417 , 0.14487328, 0.13990632],
       [0.36875   , 0.36681313, 0.36457201, 0.36203594, 0.35921422,
        0.35611615, 0.35275103, 0.34912817, 0.34525687, 0.34114643,
        0.33680614, 0.33224532, 0.32747327, 0.32249928, 0.31733266,
        0.31198271, 0.30645873, 0.30077002, 0.29492589, 0.28893564,
        0.28280857, 0.27655397, 0.27018116, 0.26369944, 0.2571181 ,
        0.25044645, 0.24369378, 0.23686941, 0.22998264, 0.22304275],
       [0.4875    , 0.48506084, 0.48226695, 0.47912748, 0.47565158,
        0.47184841, 0.46772711, 0.46329683, 0.45856672, 0.45354594,
        0.44824363, 0.44266894, 0.43683103, 0.43073904, 0.42440212,
        0.41782942, 0.4110301 , 0.4040133 , 0.39678818, 0.38936388,
        0.38174955, 0.37395435, 0.36598742, 0.35785791, 0.34957498,
        0.34114777, 0.33258544, 0.32389713, 0.315092  , 0.30617919],
       [0.60625   , 0.60330854, 0.59996188, 0.59621902, 0.59208895,
        0.58758067, 0.58270318, 0.57746549, 0.57187658, 0.56594545,
        0.55968112, 0.55309256, 0.54618879, 0.53897879, 0.53147158,
        0.52367614, 0.51560147, 0.50725658, 0.49865046, 0.48979211,
        0.48069053, 0.47135472, 0.46179367, 0.45201638, 0.44203186,
        0.4318491 , 0.42147709, 0.41092485, 0.40020136, 0.38931562],
       [0.725     , 0.72155625, 0.71765682, 0.71331056, 0.70852631,
        0.70331293, 0.69767926, 0.69163414, 0.68518643, 0.67834497,
        0.6711186 , 0.66351618, 0.65554655, 0.64721855, 0.63854104,
        0.62952285, 0.62017284, 0.61049986, 0.60051274, 0.59022035,
        0.57963151, 0.56875509, 0.55759992, 0.54617486, 0.53448874,
        0.52255042, 0.51036875, 0.49795257, 0.48531072, 0.47245205]])}, 'samples': {'t': array([0.        , 0.03275862, 0.06551724, 0.09827586, 0.13103448,
       0.1637931 , 0.19655172, 0.22931034, 0.26206897, 0.29482759,
       0.32758621, 0.36034483, 0.39310345, 0.42586207, 0.45862069,
       0.49137931, 0.52413793, 0.55689655, 0.58965517, 0.62241379,
       0.65517241, 0.68793103, 0.72068966, 0.75344828, 0.7862069 ,
       0.81896552, 0.85172414, 0.88448276, 0.91724138, 0.95      ]), 'x': array([0.    , 0.2375, 0.475 , 0.7125, 0.95  ])}}

Schritt 3: Algorithmleistungen verglichn

De gönnst dän Konvergenzprozess vun unsrer Leesung (HDES) vun job_2 mit dr Leistung vun enem Physics-Informed Neural Networks (PINN)-Algorithmus un -Solver verglichn (sehn dir des Paper un des zugeheerige GitHub-Repository).

Im Beispiel vun dr Ausgabe vun job_2 (quantenbasierter Ansatz) wern bloß 13 Parameter (12 Schaltungsparameter plus 1 Skalierungsparameter) mit däm glassischen Solver optimiert. Dr Konvergenzprozess verläuft so:

optimizers:
   CMA: {'ftarget': np.float64(0.1), 'verb_disp': 10, 'maxiter': 100}
   CMA: {'ftarget': np.float64(0.005), 'verb_disp': 10, 'maxiter': 20}
   CMA: {'ftarget': np.float64(0.0025), 'verb_disp': 10, 'maxiter': 30}
   CMA: {'ftarget': np.float64(0.0005), 'verb_disp': 10, 'maxiter': 10}

500 shots
================== CMA =================
option:  {'ftarget': np.float64(0.1), 'verb_disp': 10, 'maxiter': 100}
0/100, loss: 0.02456641

1000 shots
================== CMA =================
option:  {'ftarget': np.float64(0.005), 'verb_disp': 10, 'maxiter': 20}
0/20, loss: 0.03641833
1/20, loss: 0.02461719
2/20, loss: 0.0283689
3/20, loss: 0.009898383
4/20, loss: 0.04454522
5/20, loss: 0.007019971
6/20, loss: 0.00811147
7/20, loss: 0.01592619
8/20, loss: 0.00764708
9/20, loss: 0.01401516
10/20, loss: 0.01767467
11/20, loss: 0.01220387

5000 shots
================== CMA =================
option:  {'ftarget': np.float64(0.0025), 'verb_disp': 10, 'maxiter': 30}
0/30, loss: 0.01024792
1/30, loss: 0.004343748
2/30, loss: 0.01450951
3/30, loss: 0.008591284
4/30, loss: 0.00266414
5/30, loss: 0.007923613
6/30, loss: 0.02023853
7/30, loss: 0.01031438
8/30, loss: 0.009513116
9/30, loss: 0.008132266
10/30, loss: 0.005787766
11/30, loss: 0.00390582

10000 shots
================== CMA =================
option:  {'ftarget': np.float64(0.0005), 'verb_disp': 10, 'maxiter': 10}
0/10, loss: 0.002386168
1/10, loss: 0.004024823
2/10, loss: 0.001311999
3/10, loss: 0.003433991
4/10, loss: 0.002339664
5/10, loss: 0.002978438
6/10, loss: 0.005458391
7/10, loss: 0.002026701
8/10, loss: 0.00207467
9/10, loss: 0.001947627
final_loss: 0.00151994463476429

Des bedeutet, dass e Loss unter 0,0015 nach 28 Iterationen erreicht wern kann, un des bei dr Optimierung bloß wennicher glassischer Parameter.

Nu könn mir desselbe mit dr PINN-Leesung mit dr vum Paper vorgeschlagenen Standardgonfiguration unter Verwendung vun enem gradientenbasierten Optimierer verglichn. Des Äquivalent vun unsrer Schaltung mit 13 zu optimierenden Parameter is des neuronale Netzwerk, des mindestens acht Schichtn mit 20 Neuronen braucht un somit die Optimierung vun 3021 Parametern beinhaltet. Dann wird dr Ziil-Loss bei Schritt 315, Loss: 0,0014988397, erreicht.

Graph showing PINN data compared with the HDES-Qiskit function.

Nu, weil mir e fairen Verglich durchfiehrn wolln, solltn mir in beedn Fälln denselbm Optimierer verwendn. Die niedrichste Anzahl vun Iterationen, die mir for 12 Schichtn mit 20 Neuronen = 4701 Parameter gefundn ham:

(10_w,20)-aCMA-ES (mu_w=5.9,w_1=27%) in dimension 4701 (seed=351961)
Iterat #Fevals   function value  axis ratio  sigma  min&max std  t[m:s]
   20 5.398521572351456e-02 1.0e+00 9.98e-03  1e-02  1e-02 0:02.3
   40 5.444650724530220e-02 1.0e+00 9.97e-03  1e-02  1e-02 0:05.1
   60 4.447407275438309e-02 1.0e+00 9.95e-03  1e-02  1e-02 0:08.2
   80 2.068969979882240e-02 1.0e+00 9.94e-03  1e-02  1e-02 0:11.7
  120 1.028892211616039e-02 1.0e+00 9.91e-03  1e-02  1e-02 0:20.1
  140 5.140972323715687e-03 1.0e+00 9.90e-03  1e-02  1e-02 0:25.4
  180 3.811701666563749e-03 1.0e+00 9.87e-03  1e-02  1e-02 0:37.4
  200 3.189878538250923e-03 1.0e+00 9.85e-03  1e-02  1e-02 0:44.2
  240 2.547040116041899e-03 1.0e+00 9.83e-03  1e-02  1e-02 0:59.7
  280 2.166548743844032e-03 1.0e+00 9.80e-03  1e-02  1e-02 1:18.0
  300 1.783065614290535e-03 1.0e+00 9.79e-03  1e-02  1e-02 1:28.4
  320 2.045844215899706e-03 1.0e+00 9.78e-03  1e-02  1e-02 1:39.8
Stopping early: loss 0.001405 <= target 0.0015
CMA-ES finished. Best loss: 0.001404788694344461

De gönnst desselbe mit dein' Datn vun job_2 machn un e Verglich mit dr PINN-Leesung darstelln.

# check the loss function and compare between the two approaches
print(job_2.logs())

Schritt 4: Verwendung vum Ergebnis

Mit dein'r Leesung gönnst de jetzt wähln, was de damit machn willst. Des Folgende zeecht, wie de des Ergebnis darstelln gonnst.

solution = job.result()

# Plot the solution of the second simulation job_2
_ = plt.figure()
ax = plt.axes(projection="3d")

# plot the solution using the 3d plotting capabilities of pyplot
t, x = np.meshgrid(solution["samples"]["t"], solution["samples"]["x"])
ax.plot_surface(
    t,
    x,
    solution["functions"]["u"],
    edgecolor="royalblue",
    lw=0.25,
    rstride=26,
    cstride=26,
    alpha=0.3,
)
ax.scatter(t, x, solution, marker=".")
ax.set(xlabel="t", ylabel="x", zlabel="u(t,x)")

plt.show()

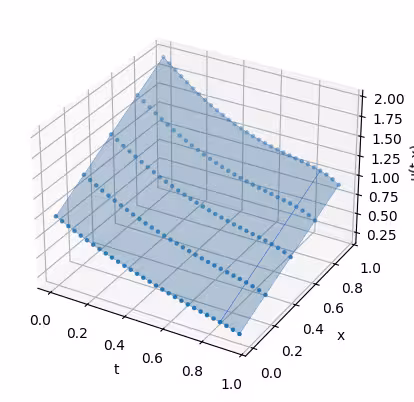

Output of the previous code cell

Beacht dän Unterschied vun dr Anfangsbedingung for dän zweetn Durchlauf un sei Auswirkung uf des Ergebnis:

solution_2 = job_2.result()

# Plot the solution of the second simulation job_2
_ = plt.figure()
ax = plt.axes(projection="3d")

# plot the solution using the 3d plotting capabilities of pyplot
t, x = np.meshgrid(solution_2["samples"]["t"], solution_2["samples"]["x"])
ax.plot_surface(
    t,
    x,
    solution_2["functions"]["u"],
    edgecolor="royalblue",
    lw=0.25,
    rstride=26,
    cstride=26,
    alpha=0.3,
)
ax.scatter(t, x, solution_2, marker=".")
ax.set(xlabel="t", ylabel="x", zlabel="u(t,x)")

plt.show()

Output of the previous code cell

Tutorial-Umfraache

Nimm dir bitte e Minudd Zeet, um Feedback zu däm Tutorial zu gewwn. Dei Erkenntnisse helfn uns, unser Inhaltsbott un unsre Benutzererfahrung zu verbessern:

Link zur Umfraache

Hindergrundd​

Anforderungen​

Setup​

Schritt 1: Eeschafdn vum zu leesenden Problem fastleechn​

Schritt 2 (falls erforderlich): Problem for die Ausfiehrung uf Quantenhardware optimirn​

Schritt 3: Algorithmleistungen verglichn​

Schritt 4: Verwendung vum Ergebnis​

Tutorial-Umfraache​
